チューバサダーズロータリーゴム|取り付け・取り扱いガイド

チューバサダーズロータリーゴムの取り付けガイドです。対応サイズと楽器の仕様を確認し、お手元の製品に合う手順をご覧ください。

目次

はじめに|製品の種類と取り付けの注意点

  • ヤマハ用:カット済み
    対応する楽器には、そのまま押し込んで取り付けられます。
  • φ6mm・φ7mm:カットと調整が必要
    取り付けは楽器店・修理技術者にご依頼ください。「φ」は直径を表し、カット後の高さとは別の寸法です。
  • 鋭利な工具でゴムを押し込まないでください。
    工具が滑ると、楽器を傷つけたり、ゴムを破損したりするおそれがあります。

対応サイズの目安

φ6mm・φ7mmはゴムの直径です。チューバサダーズで把握している対応例を以下にまとめています。

ゴムの直径主な対応例
φ6mmB&S
メルトン・マイネル・ウェストン(Melton Meinl Weston)
ベッソン(Besson)
ヒルスブルナー(Hirsbrunner)
カリソン(Kalison)
ウィルソン(Willson)
イーストマン(Eastman)
※ROTAXバルブ搭載モデルのみ
φ7mmマイスター・ヴァルター・ニルシュル(Meister Walter Nirschl)MWN8 ヨークモデル(6/4・C管)
マイスター・ヴァルター・ニルシュル 565S(C管)
ミラフォン(Miraphone)
マイスター・アントン(Meister Anton)

記載のない楽器は確認ができ次第追加します。

サイズ選びや穴位置の調整については、ページ末尾のQ&Aをご覧ください。

対応表にない楽器や、必要な直径を判断しにくい楽器は、複数の直径をそろえた取扱店での交換をおすすめします。

取り付け前に確認したい楽器・仕様

ストッププレート(Stop Plate)は、ストッパーゴムを取り付ける金具です。下の写真の、ネジで固定された部品を指します。

ストッププレートのゴム取り付け部(Stop Plate)
ストッププレートのゴムを収める部分
ネジで固定されたストッププレート(Stop Plate)
ネジで固定されたストッププレートの全体

本製品は一般的なストッパーゴムとは素材の特性が異なるため、取り付け部との相性を確認する必要があります。B&Sやマイネル・ウェストンなどに見られる細かな溝のある形状は、本製品を保持しやすい構造です。

  • ヤマハ
    現行の楽器は取り付け部に溝がありませんが、ゴムの直径と金具の大きさが適切に設計されており、対応するヤマハ用ゴムを保持できます。古い個体には取り付け部にテーパーがあり、レバー操作でゴムが徐々に外れるものがあります。学校備品など、年式の古い楽器は形状をご確認ください。
  • アレキサンダーなど、ストッププレートの爪が鋭い楽器
    爪がゴムに刺さり、裂ける原因になる場合があります。ゴムの種類を問わず起こり得るため、取り付け前に爪の形状をご確認ください。
  • サンクトペテルブルグ(St. Petersburg)など、溝のないタイプ
    通常のゴムを保持できる構造でも、本製品を同じように保持できるとは限りません。取り付け部との相性をご確認ください。

イーストマン製楽器への取り付けについて

  • ROTAX(ロタックス)バルブ採用前の、溝のないタイプ
    本製品は対応外です。 通常のゴムが付く個体でも、本製品は表面の滑り方が異なります。脱脂直後は保持できても、ロータリーの軸に差したオイルがゴムと台座の間に入ると、滑って外れることを確認しています。
    必要な径は個体や取り付け位置で異なり、同じ楽器でも片側がφ7mm、反対側がφ5mmの場合があります。φ7mmなど太いゴムは特に外れやすく、取り付け直後に外れた例もあります。
  • ROTAXバルブ採用後の、溝のあるタイプ
    本製品を使用できます。対応サイズの目安はφ6mmですが、実物の寸法と形状をご確認ください。

対応外の楽器で試す場合は、ご購入・取り付けともに自己責任でお願いします。

サイズ選びと交換は、複数の直径をそろえた取扱店へご相談ください。

ヤマハ用の取り付け手順

ネジやストッププレートを外す必要はありません。古い個体については、先に取り付け部の仕様をご確認ください。

動画で見る|ヤマハ用の交換方法

ヤマハ用ロータリーゴムの交換方法

ステップ1|古いゴムを外す

古いゴムを爪でつまんで外します。外れない場合は、爪楊枝をゴムの下側に差し込み、上に向かって持ち上げるようにすると外しやすくなります。ゴムに爪楊枝を突き刺さないように気をつけてください。

ステップ2|清掃して新しいゴムを押し込む

取り付け部に古いゴムの汚れが残っていれば綿棒で清掃し、カット済みのゴムを押し込みます。

交換後は、レバーを動かしてもゴムが外れたり、ずれたりしないことを確認してください。レバーを押した状態・離した状態の両方で、ローターが正しい位置で止まり、管路の穴位置が合っていることも確認します。ゴムがうまく収まらない場合や、位置合わせの確認・調整が難しい場合は、無理に加工せず楽器店にご相談ください。

φ6mm・φ7mmの取り付け手順

以下は楽器店・修理技術者向けの手順です。ゴムをカットし、ローターの停止位置と管路の穴位置を合わせる「アライメント調整」を行います。

ご自身で取り付ける場合は、自己責任で作業を行ってください。取り付けに伴ういかなるトラブルについても、補償いたしかねます。

ステップ1|台座の高さを確認してカットする

台座の高さが7mmの場合は、ゴムの高さを6mmにカットします。実物の寸法を確認し、本体側に1mmの隙間を設けられる高さに調整してください。

ゴムをきれいにカットするコツ

切れ味のよい片刃カミソリと、安定した作業台・カッティングマットを用意します。柔らかいゴムなので、強く押すと曲がったり、つぶれたりします。

片刃カミソリは、フェザーのものをよく使っています。道具選びの参考に、次の2種類をご紹介します。

ここで紹介している道具と切り方は、あくまで一例です。リペア技術者それぞれに使い慣れた道具や切り方の工夫がありますので、この方法だけにこだわる必要はありません。

ゴムを押しつぶさずに支え、刃を細かくスライドさせてカットしてください。抵抗なく切れる場合は、刃をまっすぐ下へ押して切り落とす方法でも構いません。引っ掛かった状態で無理に往復させず、切断面がゴムの長手方向に対して垂直で、平らになるように仕上げます。

刃が入りにくい場合は、刃先の潤滑を試してください。シリコーン系潤滑剤(シリコンスプレーなど)を刃先にごく薄く塗ると、摩擦が減り、切断面がきれいに仕上がる場合があります。対象のゴムに使える無溶剤タイプなど、成分と適合性を確認して選んでください。

各製品にはゴムを少し多めに入れています。まず端材で試し切りをして、刃の動かし方や、潤滑剤を使ったときの仕上がりを確かめてから、必要な高さに切りそろえてください。

断面の傾きや凹凸は、ストッパーとの接触面積を減らし、バウンドの原因になります。また、本製品は比重が大きいため、長さや重さの違いが吹奏感のばらつきにつながることがあります。一つひとつ正確にカットしてください。

ステップ2|本体側に1mmの隙間を空けて取り付ける

  • ゴムの上面を、台座の上面と面一(同じ高さ)にそろえます。
  • ゴムの底面とロータリー本体の間に、1mmの隙間を空けます。

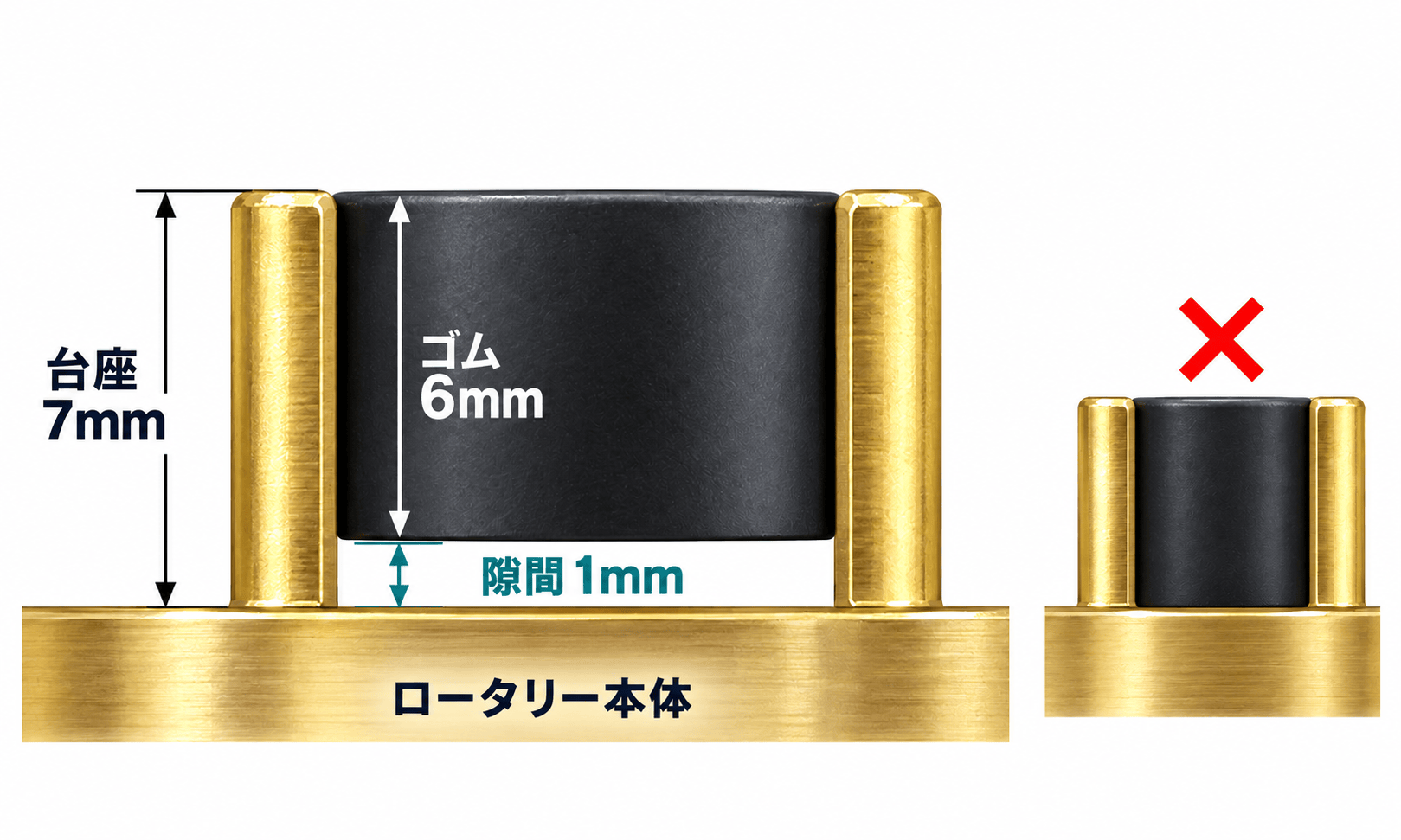

台座の高さが7mmの場合の側面模式図。高さ6mmのゴムの上面を台座とそろえ、ロータリー本体との間に1mmの隙間を空けます。φ6mm・φ7mmは直径です。

取り付け高さの図を大きく表示する

ゴムが楽器本体に接触すると、振動を吸収し、音が重たくなったり吹奏感に違和感が出たりすることがあります。オープンな吹奏感と正確な停止位置を両立させるため、上面をそろえ、本体側に隙間を設けます。

チューバのストッププレートに取り付けられたロータリーゴムの接写
取り付け例(Melton Meinl Weston 4260 “Tradition”)

ステップ3|アライメントを調整する

ゴムを本体から浮かせているため、取り付けたまま刃を当てて調整せず、一度取り外してカットしてください。穴位置が合うまで、次の作業を繰り返します。

  1. ゴムを取り外す。
  2. 作業台で必要な部分を少しずつカットする。高さと、ストッパーに当たる面の垂直さ・平らさを確認します。
  3. 再び取り付けて確認する。ゴムの位置と隙間、ストッパーとの当たり方を確認します。レバーを押した状態・離した状態の両方で、ローターの停止位置と管路の穴位置が合っていることを確認してください。
  4. 裏蓋を外して軸の刻線を確認する。レバーを押したときと離したときの両方で、軸の刻線が周囲の目印と揃うか確認してください。
Melton Meinl Weston 4260 Traditionのロータリー裏蓋を外し、開放時の軸の刻線を比較。左は正常な位置、右はゴムがずれて刻線が合っていない状態。

耐久性とバウンドの抑制について

本製品は、膨張・劣化・割れ・溶け出しが起こりにくい、耐久性の高い素材を使用しています。ただし、鋭い金具や不適切なカット・取り付けによる損傷は防げません。楽器に合った取り付けと調整が大切です。

バウンドを抑える効果は、バネの強さやレバーの形状によって異なります。

取り扱い店舗一覧

現在の取扱店は管楽器調律TOKYOのみです。今後、随時追加します。

普段ご利用のリペア店での取り扱いをご希望の場合は、お店に「入荷してほしい」とご相談ください。そのお店へのパーツの卸売も可能です。

高額なパーツのため、お客様からのご要望が多いほど、お店にも取り扱いを検討していただける可能性が高まります。

お取り扱いをご希望の店舗様は、下記までお問い合わせください。
contact@tubassadors.com

Q&A|サイズ選びと調整について

対応表にあるブランドなら、記載のサイズで取り付けられますか?

対応表はサイズ選びの目安です。同じブランドでも、仕様や製造上の寸法差・個体差によって必要な直径が異なります。購入・取り付け前に、実物の取り付け部の寸法と形状を楽器店・修理技術者にご確認ください。

φ6mmのゴムで管路の穴位置が合わない場合は?

ストッププレートの固定ネジが通る穴に余裕がある機種では、ネジを少し緩め、プレートの位置を微調整してから締め直します。ネジ頭の溝を傷めないよう、溝に合うドライバーを使ってください。特にマイナスネジは、刃先の幅と厚みが溝に合うものを選びます。

プレートの位置調整だけでは足りず、ゴムの当たり量が不足してローターが回りすぎる場合は、φ7mmのゴムを追加購入し、楽器に合わせてカット・調整する方法があります。

ゴムの当たり量が多く、ローターが手前で止まる場合は、ゴムのストップアームに当たる面を少しずつ削って調整します。

φ7mmを追加購入せずに調整する方法はありますか?

当たり量が足りない場合は、φ7mmを追加購入せず、φ6mmのゴムを薄く切り、ストッププレートのゴム取り付け部に挟んでアライメントを合わせる方法もあります。調整は、担当のリペア技術者と相談しながら進めてください。
